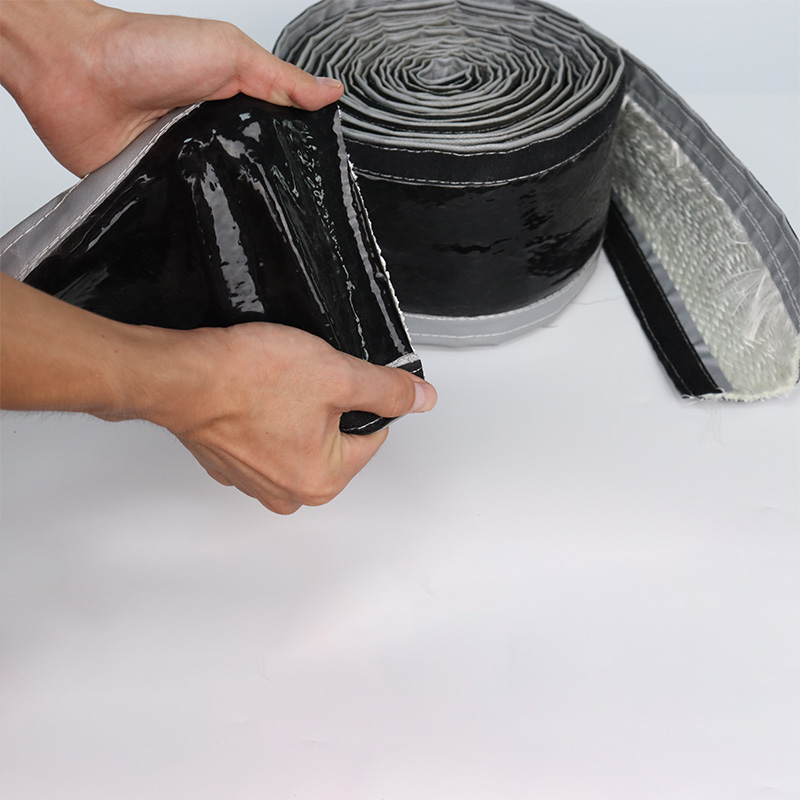

Что такое термостойкий электрический рукав?

Введение: Критический экран для высокотемпературной проводки

В сложных сетях, которые питают наш современный мир, от промышленного оборудования и автомобильных систем до специализированных приборов, электропроводка является спасательным кругом. Однако во многих случаях эта линия жизни постоянно находится под угрозой из-за воздействия экстремальных температур, абразивных поверхностей, агрессивных химикатов и открытого огня. Стандартная изоляция проводов, хотя и достаточная для благоприятных сред, может быстро разрушаться под такими нагрузками, что приводит к пробою изоляции, коротким замыканиям, дуговым замыканиям и, в конечном итоге, к катастрофическим сбоям системы или пожарам. Здесь специализированный термостойкий электрический рукав становится не просто аксессуаром, а важнейшим компонентом безопасности и долговечности системы. В отличие от обычной спиральной обмотки или стандартной оболочки, эти рукава изготовлены из современных материалов, специально разработанных для создания прочного защитного барьера. Они предназначены для сохранения своей структурной целостности и изоляционных свойств в средах, где температура может подниматься от нескольких сотен до более тысячи градусов Цельсия. Выбор подходящей втулки является критически важным инженерным решением, учитывающим такие факторы, как постоянная рабочая температура, гибкость, химическая стойкость и обязательные сертификаты безопасности. Понимание различных типов, материалов и областей применения этих защитных решений является ключом к обеспечению надежной работы и предотвращению дорогостоящих простоев или опасных ситуаций в сложных условиях эксплуатации.

• Предотвращает расплавление изоляции: Защищает изоляцию первичного провода от размягчения, растрескивания или плавления при воздействии ближайших источников тепла.
• Уменьшает истирание и износ: Действует как защитный слой от вибрации, истирания металлических кромок и механического воздействия, сохраняя целостность проводника.
• Содержит риски пожара: Многие высококачественные гильзы по своей природе являются огнестойкими или самозатухающими, что предотвращает распространение пламени по пучку проводов.

Понимание ваших потребностей: когда необходима термостойкая оболочка?

Определение приложений, требующих термостойкий электрический рукав является первым шагом на пути к эффективной защите. Необходимость возникает там, где провода или шланги проложены рядом с компонентами, которые выделяют значительное количество тепла или находятся в средах с высокой температурой окружающей среды. Типичный пример – под капотом автомобиля, где происходит поиск эффективных Решения для автомобильных кабельных муфт в моторном отсеке является общим. Здесь жгуты проводов проходят в опасной близости от выпускных коллекторов, турбокомпрессоров и блоков цилиндров, подвергаясь не только лучистому и конвективному теплу, но и воздействию масла, топлива и охлаждающей жидкости. Помимо автомобилестроения, такие же проблемы возникают в таких промышленных предприятиях, как сталелитейные заводы (возле печей), предприятиях пищевой промышленности (возле печей), электростанциях и сварочном оборудовании. Цель защита втулки электрического провода от высокой температуры Целью является создание управляемой тепловой среды вокруг кабеля, поддерживающей температуру жилы жилы в пределах номинальных безопасных рабочих пределов. Это напрямую продлевает срок службы проводки, предотвращает нежелательные отключения из-за повреждения изоляции и является фундаментальным аспектом функциональной безопасности при проектировании машин.

• Автомобильная промышленность и транспорт: Моторный отсек, датчики выхлопной системы, аккумулятор гибридного/электрического автомобиля и провода двигателя.

Промышленное оборудование:

Электропроводка печей и духовок, провода двигателей в тяжелом оборудовании, кабели управления в литейных цехах.
• Аэрокосмическая и оборонная промышленность: Электропроводка моторного отсека, авионика вблизи источников тепла, применение в военной технике.
• Коммерческое оборудование: Внутренняя проводка промышленных печей, обогревателей и промышленных сушилок.

Глубокое погружение в материалы: изучение распространенных типов гильз

Характеристики втулки в основном определяются ее основным материалом. Каждое семейство материалов предлагает особый баланс свойств, адаптированный к различным задачам в области защита втулки электрического провода от высокой температуры .

Рукава из стекловолокна: классическая рабочая лошадка

термостойкая втулка из стекловолокна для проводов является одним из наиболее широко признанных и надежных решений для применения в условиях экстремальных температур. Он изготовлен из тонких нитей стекловолокна, сплетенных в гибкую трубчатую оплетку. В чистом виде без покрытия он может выдерживать длительные температуры до 540°C (1000°F) и выше, обеспечивая превосходную теплоизоляцию и огнестойкость. Однако основное переплетение может быть абразивным и допускать проникновение влаги. Для повышения производительности втулки из стекловолокна часто пропитывают или покрывают такими материалами, как силикон, полиуретан или акрил. Например, втулка из стекловолокна с силиконовым покрытием приобретает повышенную гибкость, лучшую устойчивость к влаге и многим химикатам, а также более гладкую поверхность, которая бережнее воздействует на соседние компоненты, что делает ее превосходным выбором для комплексных задач. Решения для автомобильных кабельных муфт в моторном отсеке .

• Максимальная термостойкость: Непревзойденная стойкость к длительному нагреву, часто подходящий для самых экстремальных условий.
• Отличная диэлектрическая прочность: Обеспечивает очень хорошую электроизоляцию даже при высоких температурах.
• Разнообразие покрытий: Силиконовое покрытие обеспечивает защиту от воздействия окружающей среды; другие покрытия могут повысить стойкость к истиранию или химическому воздействию.

Втулка из силиконовой резины: гибкость и герметичность

Втулки из силиконовой резины формуются или экструдируются из силиконовых соединений высокой чистоты. Его основными преимуществами являются исключительная гибкость, высокая степень эластичности и отличная устойчивость к озону, УФ-излучению и широкому спектру химикатов. Он образует плотное и непрерывное уплотнение вокруг пучков проводов, обеспечивая превосходную защиту от влаги, пыли и других загрязнений. Хотя его максимальная длительная температура (обычно около 200°C / 392°F) ниже, чем у стекловолокна, его более чем достаточно для многих применений, и он ценится за простоту установки, а также долговечность и устойчивость в динамичных или вибрирующих средах.

Правильный выбор: сравнительный анализ

Частой путаницей в защите проводов является различие между различными категориями продуктов. Ясный Сравнение термоусадочной трубки и силиконовой втулки освещает две разные технологии с разными целями. Термоусадочные трубки обычно изготавливаются из полиолефина или других термопластов. Его свободно устанавливают на провода, а затем нагревают, заставляя его сжиматься в радиальном (а иногда и в продольном) направлении, образуя плотное конформное уплотнение. Его основными функциями являются герметизация окружающей среды, разгрузка от натяжения и связывание. Хотя некоторые специальные термоусадки имеют хорошие температурные характеристики, они, как правило, не предназначены для постоянного воздействия внешних высоких температур; источник тепла для усадки может повредить его. А термостойкий электрический рукав С другой стороны, как силикон или стекловолокно, это пассивная муфта, надеваемая на проводку. Он не требует нагрева для установки и специально разработан так, чтобы *выдерживать* постоянное внешнее тепло, действуя как тепловой барьер. Выбор зависит от основной угрозы: если требуется герметизация и связывание в умеренных условиях, термоусадка отлично подойдет. Если требуется защита от внешнего источника тепла, необходим специальный высокотемпературный рукав.

Стандарты и безопасность: важность сертификации

В приложениях, где безопасность критически важна, заявления о продукте должны быть подтверждены независимой проверкой. Именно здесь сертификаты всемирно признанных испытательных лабораторий приобретают первостепенное значение. А Сертифицированная UL термостойкая кабельная муфта был тщательно протестирован Underwriters Laboratories на соответствие определенным стандартам безопасности, таким как UL 224 для экструдированных изоляционных трубок, который оценивает огнестойкость, диэлектрическую прочность и термическую стабильность. Другие важные знаки включают маркировку CE (указывающую соответствие европейским стандартам в области здравоохранения, безопасности и окружающей среды) и соответствие директивам RoHS (ограничение использования опасных веществ). Эти сертификаты — не просто логотипы; они предоставляют объективные доказательства того, что материал будет работать должным образом в определенных стрессовых условиях. Для инженеров и специалистов по закупкам использование сертифицированных компонентов является фундаментальной стратегией снижения рисков. Это обеспечивает соответствие конечного продукта нормативным требованиям, облегчает его согласование и, что наиболее важно, дает уверенность в безопасности и надежности системы защиты проводов. При оценке термостойкий электрический рукав , проверка соответствующих сертификатов должна быть непреложным шагом в процессе отбора.

• Сертификация UL: Подтверждает огнестойкость (например, испытание VW-1) и электрические/тепловые свойства для рынка Северной Америки.
• Маркировка CE: Демонстрирует соответствие директивам ЕС, необходимым для продукции, продаваемой в Европе.
• Испытания, специфичные для материала: Ищите сертификаты, относящиеся к конкретной угрозе, например, маслостойкость (например, испытания на погружение в масло IRM 902) для автомобильной техники.
•

Область применения: автомобильные и промышленные решения

Защита автомобильных жгутов: за пределами моторного отсека

quest for effective Решения для автомобильных кабельных муфт в моторном отсеке способствует значительным инновациям. В современных моторных отсеках тесно и жарко, температура вблизи компонентов выхлопной системы легко превышает 150°C. Провода должны быть защищены от этого лучистого тепла, от истирания об острые панели кузова, а также от таких жидкостей, как масло, тормозная жидкость и аккумуляторная кислота. Рукав из стекловолокна с силиконовым покрытием часто является здесь идеальным компромиссом, обеспечивая исключительную термостойкость стекловолокна с дополнительной защитой от воздействия окружающей среды и гибкостью силикона. Правильная установка изоляции предотвращает хрупкость изоляции, усталость проводов и короткие замыкания, которые являются основными причинами неисправностей электрооборудования в транспортных средствах. Это также упрощает сборку и улучшает профессиональный внешний вид и долговечность подвесной системы.

Промышленная надежность: обеспечение бесперебойной работы

В тяжелой промышленности ставка на надежность защита втулки электрического провода от высокой температуры огромны. Неисправность может привести к остановке производства, нарушениям безопасности и огромным затратам на ремонт. На сталелитейном заводе гильзы должны защищать кабели от теплового излучения расплавленного металла и случайных брызг шлака. На химических предприятиях они должны противостоять агрессивным парам. Здесь прочность материала втулки проверяется на пределе возможностей. Обычно используются толстостенные, высокопрочные рукава из стекловолокна, иногда со специальным покрытием. Основное внимание уделяется созданию надежного и прочного барьера, который гарантирует, что кабели управления и силовые кабели продолжат функционировать в самых суровых условиях, которые только можно себе представить, защищая как персонал, так и основное оборудование.

Часто задаваемые вопросы

Какую максимальную температуру выдерживает термостойкий рукав?

maximum temperature varies dramatically by material. Standard silicone rubber sleeves typically handle continuous temperatures up to 200-230°C (392-446°F). For higher temperatures, fiberglass-based sleeves are required. Uncoated, high-density термостойкая втулка из стекловолокна для проводов может выдерживать непрерывное воздействие до 540°C (1000°F), а пиковые воздействия даже выше. Специальные материалы, такие как гильзы из диоксида кремния или керамического волокна, используются в экстремальных условиях, превышающих 1000°C. Всегда сверяйтесь с техническим описанием производителя, чтобы узнать номинальные значения постоянной и периодической температуры конкретного продукта, чтобы обеспечить безопасный запас для вашего применения.

Могу ли я использовать термоусадочную трубку для проводов, которые нагреваются?

Этот вопрос занимает центральное место в Сравнение термоусадочной трубки и силиконовой втулки . Это зависит от *источника* тепла. Термоусадка отлично подходит для изоляции и герметизации проводов, которые сами по себе проводят ток и выделяют некоторое количество внутреннего тепла, поскольку она рассчитана на определенную температуру проводника. Однако, как правило, он *не* подходит для защиты проводов от *внешних* источников высокой температуры, таких как двигатель или выхлопные газы. Внешнее тепло может привести к разрушению, плавлению или потере герметизирующих свойств термоусадки. Для внешней теплозащиты предусмотрен специальный пассивно установленный термостойкий электрический рукав из силикона или стекловолокна – правильный выбор.

Как мне выбрать между силиконовыми и стекловолоконными втулками для моего автомобиля?

Для Решения для автомобильных кабельных муфт в моторном отсеке , выбор зависит от конкретного местоположения и угрозы. Для зон с наиболее высокими температурами (непосредственно на выпускных коллекторах, турбокомпрессорах или рядом с ними) термостойкий рукав из стекловолокна , предпочтительно с силиконовым покрытием для устойчивости к жидкости, является лучшим и самым безопасным выбором из-за превосходного температурного потолка. Для зон с умеренным нагревом, но высоким воздействием жидкостей, топлива и необходимостью обеспечения гибкости (например, общая прокладка жгутов рядом с топливной рампой) втулка из чистого силиконового каучука обеспечивает превосходную химическую стойкость и герметизацию. Часто в одном моторном отсеке используется комбинация обоих типов, чтобы оптимально сбалансировать производительность и стоимость.

Почему сертификация UL важна для кабельной муфты?

А Сертифицированная UL термостойкая кабельная муфта обеспечивает независимо проверенную гарантию безопасности и производительности. Знак UL означает, что продукт был протестирован в соответствии со строгими стандартами на огнестойкость (он не способствует быстрому распространению огня), электроизоляционные свойства (не вызывает короткого замыкания) и термическую стойкость (он сохраняет свои свойства при номинальной температуре). Это имеет решающее значение для соблюдения электротехнических норм, получения страховки и соблюдения стандартов качества и безопасности, требуемых OEM-производителями в автомобильном, аэрокосмическом и промышленном производстве. Использование несертифицированных гильз представляет неизвестный риск, связанный с их поведением в условиях пожара или неисправности.
